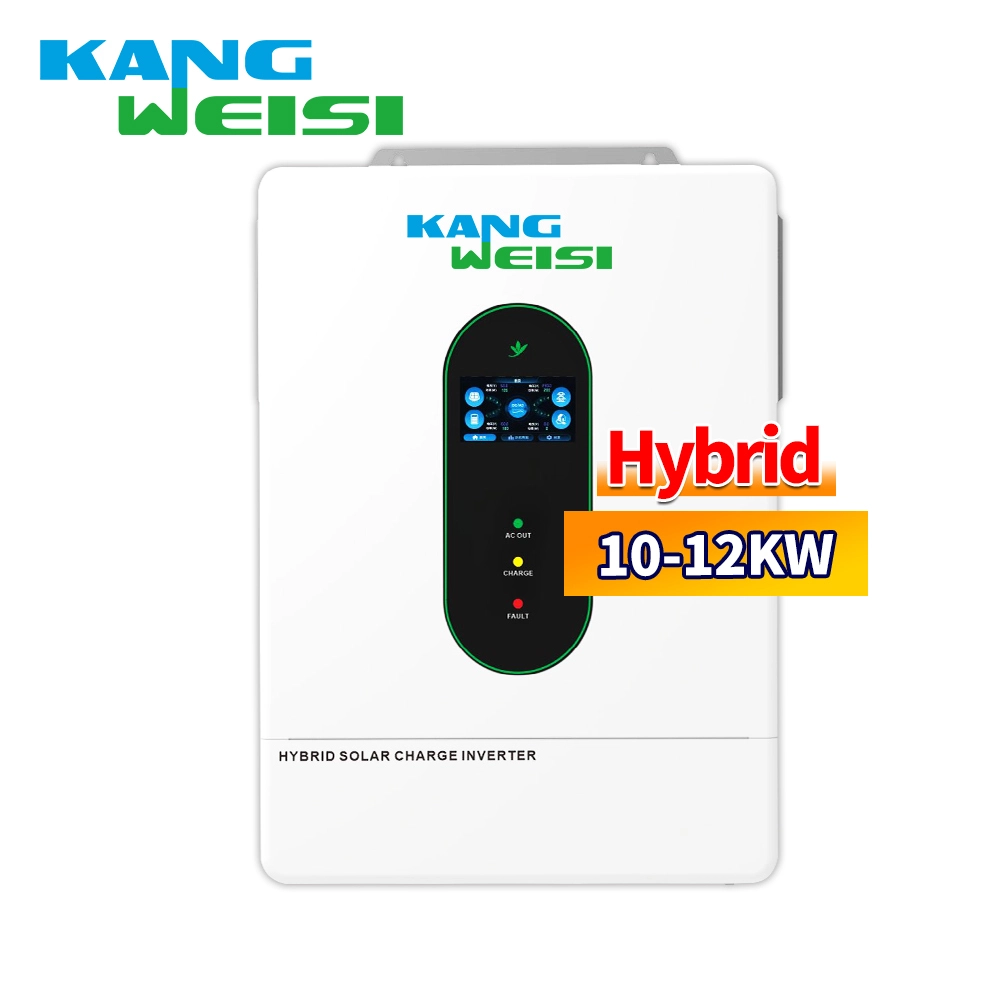

معلمات المنتج
نموذج | KHY 10000UP-48TX | KHY 12000UP-48TX |
الوضع الموازي (وظيفة محفوظة) | ||
السماح الكمية | 1-6 | |
وضع Mains | ||
الجهد الإدخال الاسمي | 120 (L1/N ، L2/N)/240VAC (L1/L2) | |
نطاق الجهد الإدخال | (85VAC ~ 140VAC) ± 2 ٪ | |
تكرار | 50 هرتز/60 هرتز (الكشف التلقائي) | |
نطاق التردد | 47 ± 0.3Hz ~ 55 ± 0.3Hz (50Hz) ؛ 57 ± 0.3Hz ~ 65 ± 0.3Hz (60Hz) ؛ | |
كفاءة max. | >95% | |
وقت التحويل (الالتفافية والعاكس) | 10 مللي ثانية (القيمة النموذجية) | |
الأعلى. تجاوز الحمل الزائد الحالي | 2P,63A/63A(L1/L2) | |
وضع العاكس | ||
إخراج الجهد الموجي | موجة جيبية نقية | |
طاقة الإخراج المقدرة (VA) | مرحلة الانقسام: 10000 | مرحلة الانقسام: 12000 |
المرحلة الفردية: 7200 (محدودة من قبل أطراف الأسلاك) | المرحلة الفردية: 7200 (محدودة من قبل أطراف الأسلاك) | |
طاقة الإخراج المقدرة (W) | مرحلة الانقسام: 10000 | مرحلة الانقسام: 12000 |
المرحلة الفردية: 7200 (محدودة من قبل أطراف الأسلاك) | المرحلة الفردية: 7200 (محدودة من قبل أطراف الأسلاك) | |
عامل القوة | 1 | |
جهد الإخراج الاسمي (VAC) | 120VAC (L1/N ، L2/N)/240VAC (L1/L2) | |
نطاق تردد الإخراج (هرتز) | 50 هرتز ± 0.3 هرتز/60 هرتز ± 0.3 هرتز | |
الأعلى. كفاءة | >91% | |
حماية الحمل الزائد |
(102% < حمولة <110 ٪) ± 5 ٪: خطأ في الإبلاغ وإيقاف الإخراج بعد 5 دقائق ؛
(110%< حمولة < 125 ٪) ± 5 ٪: خطأ في الإبلاغ وإيقاف الإخراج بعد 10 ثوان ؛ حمولة >125 ٪ ± 5 ٪: الإبلاغ عن خطأ وإيقاف الإخراج بعد 5 ثوان ؛ | |
قوة الذروة | مرحلة الانقسام: 15000VA المرحلة الفردية: 15000VA | مرحلة الانقسام: 18000VA المرحلة الفردية: 18000VA |
تحميل القدرة على المحرك | 5HP | 6HP |
جهد إدخال البطارية الاسمية | 51.2V (الحد الأدنى لبدء الجهد 44V) | |
نطاق الجهد البطارية | 40.0VDC ~ 58.6VDC ± 0.6VDC (إنذار الجهد غير المنخفض/الجهد الإغلاق/إنذار الجهد الزائد/الاسترداد المفرط في الجهد ... مستقر على شاشة LCD) | |
حفظ وضع الطاقة | حمولة ≤ 25 وات أدخل وضع توفير الطاقة | |
تهمة التيار الكهربائي | ||
نوع البطارية | حمض الرصاص أو بطارية الليثيوم | |
الأعلى. شحن تيار (قابل للتكوين) | 120A | 160A |
نطاق الجهد الشحن | 40 -58.6VDC | |
شحن الطاقة الشمسية | ||
Max.PV الجهد الدائرة المفتوحة | VDC500 | |
تشغيل الجهد الكهروضوئي | 90VDC ~ 500VDC | |
نطاق الجهد MPPT | 80VDC ~ 450VDC | |
نطاق الجهد البطارية | 40-58.6VDC | |
الأعلى. طاقة الإدخال الكهروضوئية | WX55002 | WX60002 |
الأعلى. إدخال PV الحالي | 22A+22A | |
شحن النطاق الحالي (قابل للتكوين) | 200A | 220A |
الأعلى. تيار الشحن الهجين (PV+AC) | ||
الأعلى. تيار الشحن الهجين (قابل للتكوين) | 0-200A | 0-220A |
شهادة | ||
شهادة السلامة | UL STD 1741 | |
مستوى شهادة EMC | FCC Part15 ، الفئة ب | |
تشغيل نطاق درجة الحرارة | -10 ℃ إلى 55 ℃ (>45 ℃ derating) | |
نطاق درجة حرارة التخزين | -25℃~60℃ | |
نطاق الرطوبة | 5 ٪ إلى 95 ٪ (ثلاثة حماية مضادة للرسالة) | |
ضوضاء | ≤ ديسيبل60 | |
تبريد | تبريد الهواء القسري وسرعة الرياح القابلة للتعديل | |
يتواصل | USB/RS485 (/IFI/GPRS) التحكم في العقدة الجافة | |
الأبعاد (l*w*d) | 620mm*450mm*132mm | |
الوزن (كجم) | 23.8 |
المنتج حول
لديها وظيفة الشحن المقطعية والتفريغ (يمكن تعيين الفترة الزمنية لشحن البطارية أو التفريغ).
يمكن استخدامه بدون البطارية والطاقة الشمسية وشبكة الأداة المساعدة يمكن أن تحميل الطاقة في Sametime.
مع وظيفة التنشيط المزدوج لبطارية الليثيوم ، يمكن إبعادها عن طريق أي مصدر طاقة من التيار الكهربائي Orsola (عندما يكون Li-ion batterwas نائمًا)
ميزات المنتج
وضع توفير الطاقة متاح لتقليل خسارة عدم التحميل.
متوفر في أربع أوضاع شحن: فقط الطاقة الشمسية ، أولوية التيار الكهربائي ، أولوية الطاقة الشمسية والأشكال الرئيسية & شحن الطاقة الشمسية الهجينة.
وضعان للإخراج: أنابيب الالتفاف والمخرج العاكس: مزود طاقة دون انقطاع.
الحماية الكاملة ، بما في ذلك الجهد الزائد وتحت حماية الجهد ، حماية الحمل الزائد ، الحماية العكسية. ETC ، 360 درجة حماية شاملة مع وظائف حماية عدد.
من خلال تصميم مخطط التدفق الديناميكي لللمس CP CP ، من السهل فهم بيانات النظام وحالة التشغيل
السماح بالوصول إلى بطارية ليثيوم بطارية حمض الرصاص.
وظيفة مضادة للتغذية ، وظيفة الاستهلاك الذاتي (يمكن أن تكون مزود الطاقة الهجين من الطاقة الشمسية والبطارية والشبكة).
سيناريوهات التطبيق
بسيطة - فعالة - آمنة - موثوقة
